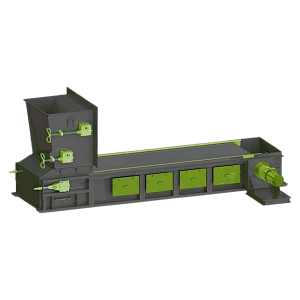

Топка ТЛПХ — механическая топка с ленточной колосниковой решеткой прямого хода.
В топочном устройстве ТЛПХ, как и на других цепных колосниковых решетках, эффективно сжигают:
Характеристики топки ТЛПХ
Удаление золы и подача топлива происходит механически. Топливо в ТЛПХ в процессе горения перемещается благодаря движению цепной колосниковой решетки. Колосники двигаются от фронта топки к задней стенке.
Устройство топки ТЛПХ состоит из:
Колосниковая лента топки ТЛПХ включает 3 типа колосников:
Ведущие колосники топки ТЛПХ— это тяговые колосники, ведомые колосники устанавливают в промежутках между ведущими, крайние — выполняют функцию бокового уплотнения. Все колосники закрепляют на соединительном стержне.
На боковых стенках колосников топки ТЛПХ располагаются зубцы, которые входят друг в друга, тем самым расширяя размер живого сечения при том, что зазоры минимальны. Такое строение предупреждает выворачивание отдельных элементов колосников при поломке.
Ведущим валом топки ТЛПХ выступает задний вал. Он установлен в пазах щек рамы на подшипниках качения. Передний вал представляет собой механизм для натяжения колосниковой ленты в виде винтовой пары. Рама топки состоит из 2 щек, объединенных поперечными балками. К щеке болтами прикрепляется опорный башмак рамы, и затем подливается у фундамента бетоном.
Топливо в топочное устройство ТЛПХ подается скребковым транспортером или ленточным транспортером. На решетку оно поступает самотеком через питатель. Размер слоя топлива контролируется с помощью регулятора слоя, расположенного в угольном ящике, и осуществляется вручную с помощью маховиков посредством червячных передач.
Привод топки ТЛПХ включает редуктор, двигатель и раму. Скорость движения колосниковой ленты регулируется редуктором или частотным преобразователем.
Удаление шлака с решетки топки ТЛПХ производится с помощью колосникового полотна.
Вследствие особенностей теплового режима слоя по длине движущейся колосниковой решетки устанавливаются четко разделенные зоны процесса горения: подготовка, прогрев и подсушка, выделение и горение летучих веществ, горение кокса, дожигание горючих в шлаке. Для каждой из этих зон требуется различное количество воздуха, поэтому для уменьшения нерационального поступления воздуха в топку и тем самым для минимизации потерь теплоты применяют секционную подачу воздуха под решетку.
Для того, чтобы избежать пережог колосников подача воздуха должны быть непрерывной. Управлять объемом подаваемого воздуха можно с помощью шиберных заслонок. Очистка дутьевых коробов осуществляется через окна, которые расположены сзади от воздуховодов.
Купить топку ТЛПХ производства «Барнаулэнергомаш»
Завод «Барнаулэнергомаш» изготавливает котельное и котельно-вспомогательное оборудование под заказ. Цены и наличие топки ТЛПХ вы можете уточнить у персонального менеджера.
