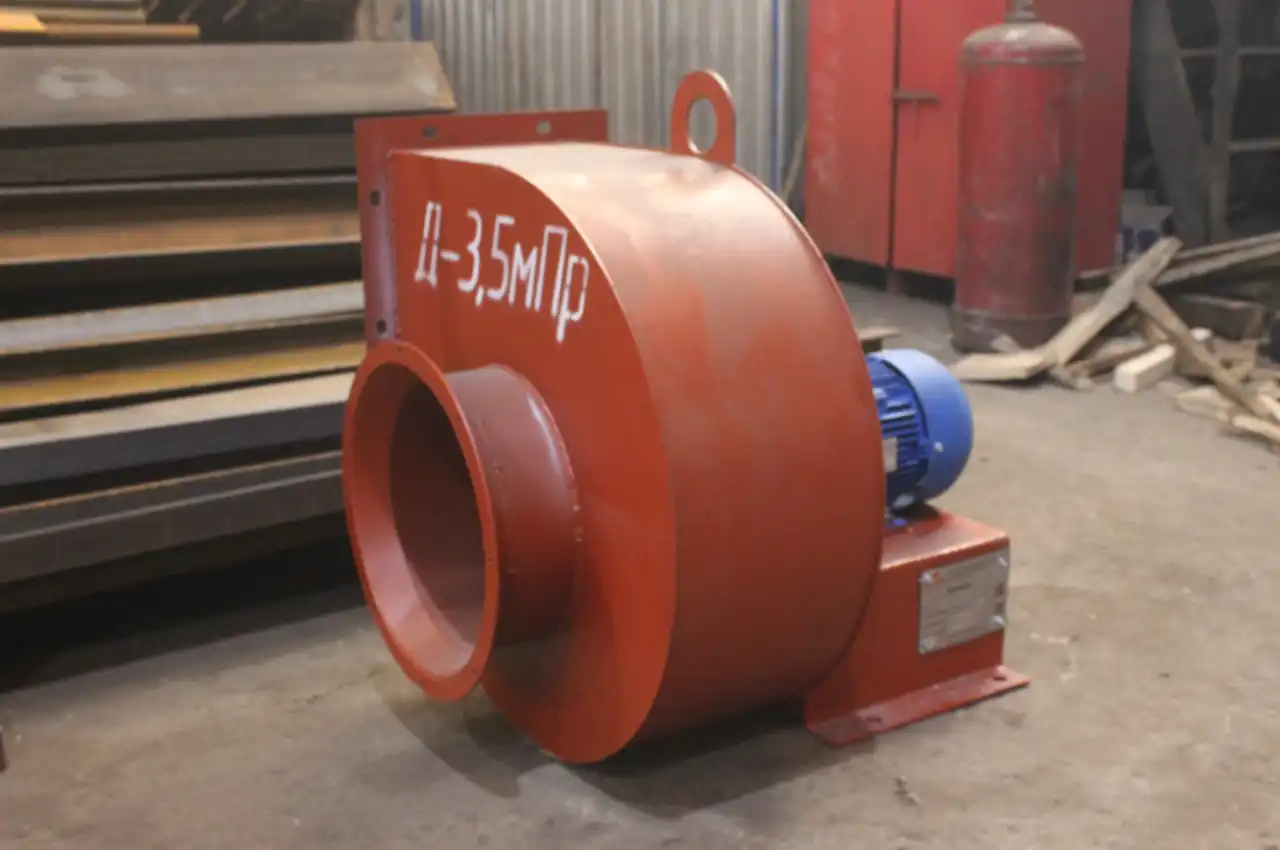

Дымосос Д-3,5-1500
Дымосос Д-3,5 используют для отведения газов из котельных агрегатов. Машина изготавливается с посадкой рабочего колеса на вал двигателя. Корпус тягодутьевого аппарата — поворотный спиральный.
Дымососы могут поставляться с углом разворота нагнетательного патрубка от 0° до 270° через 15°.
Устройство и принцип работы дымососа Д-3,5
Устройство дымососа Д-3,5 включает:

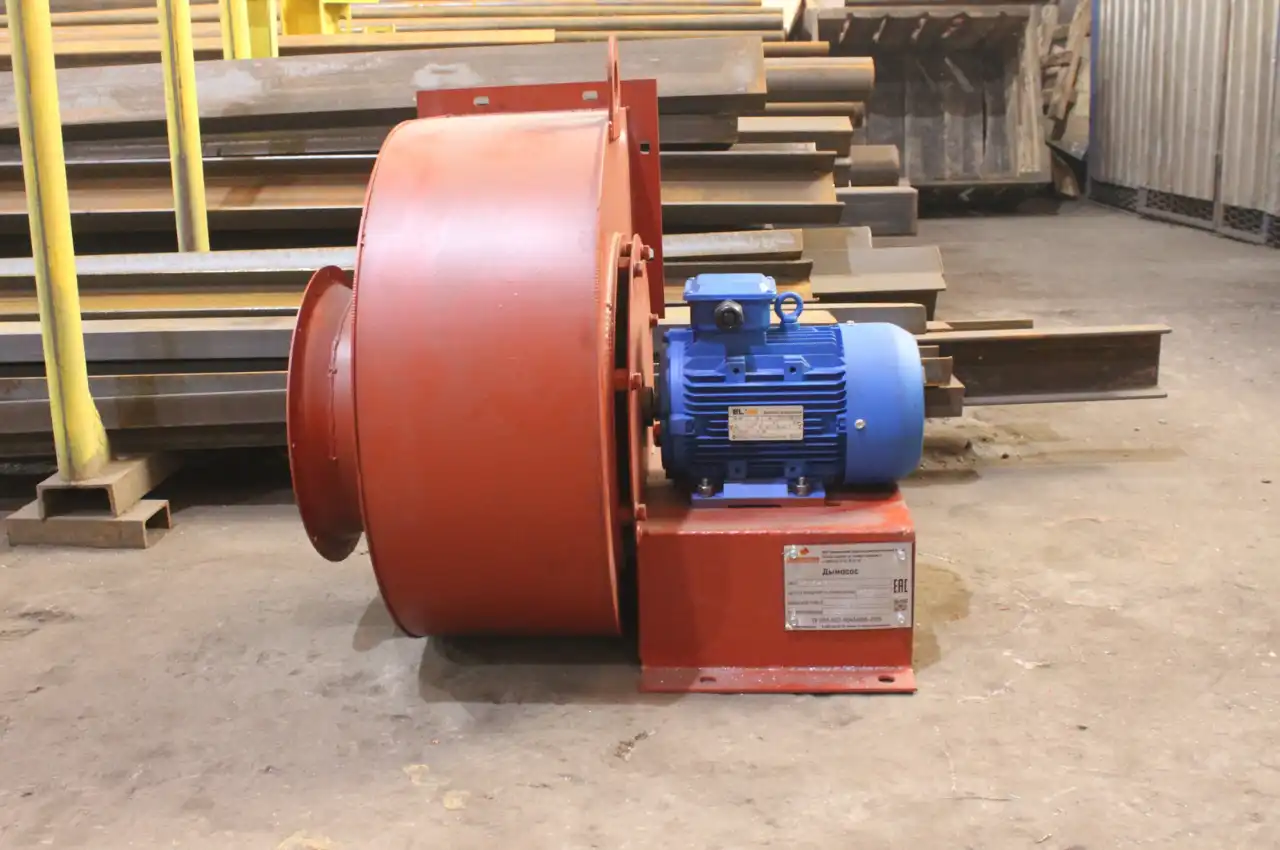

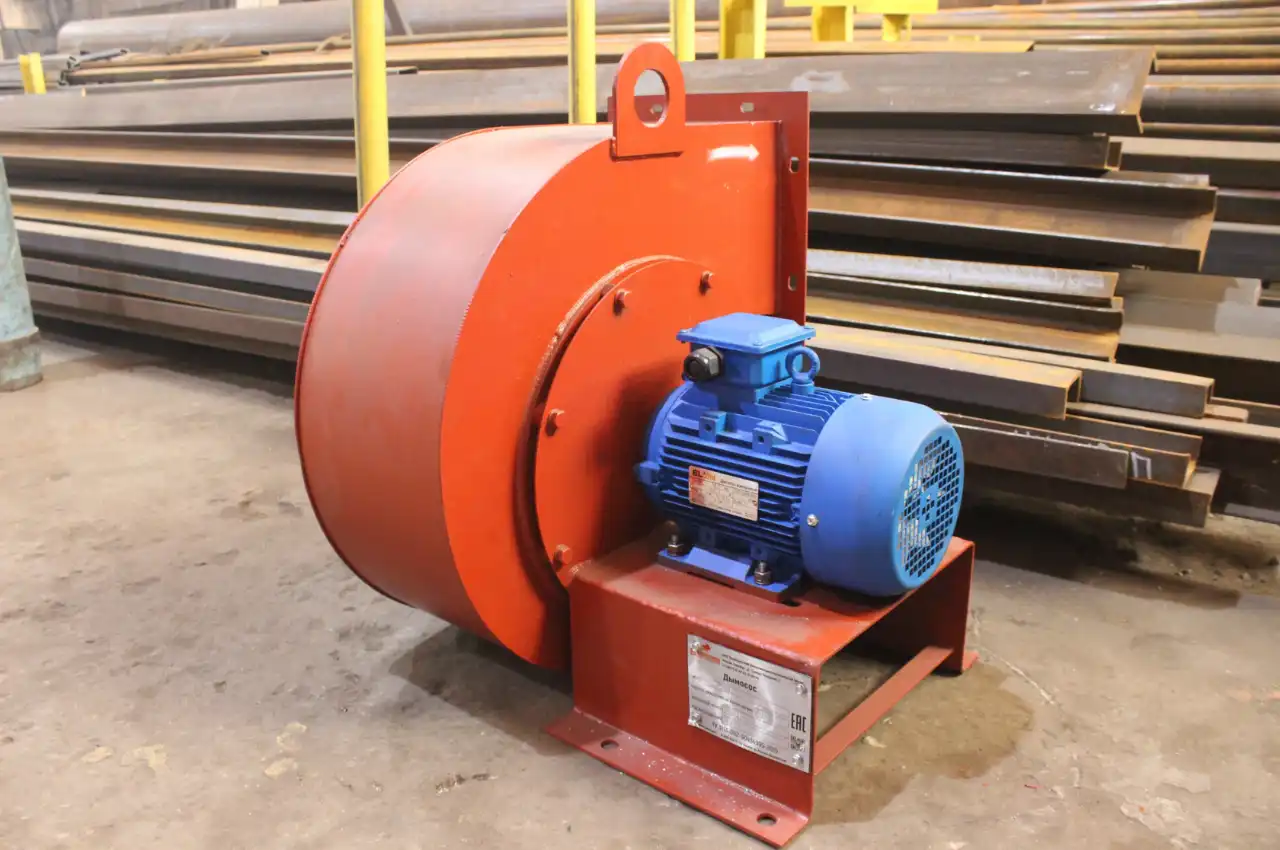

Рама, по форме напоминающая букву П, представляет собой общую несущую часть, на которую крепится рабочее колесо с электродвигателем и корпус дымососа Д-3,5. Рама устанавливается на общий фундамент и присоединяется к нему специальными болтами.

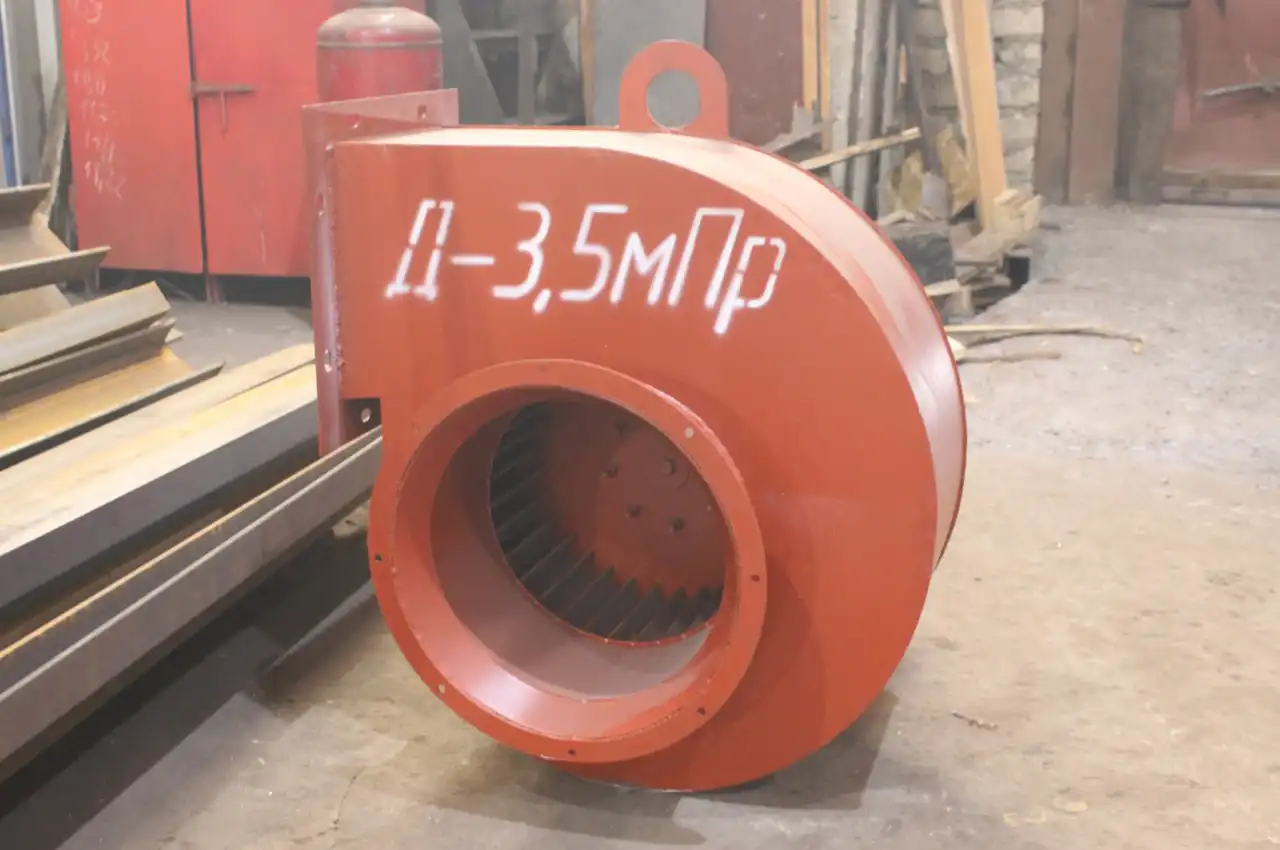

Рабочее колесо включает 32 лопатки, ступицу, задний и передний диск. Спиральный корпус дымососа Д-3,5 состоит из обечайки и двух боковых стенок. Улитка дымососа изготовлена из листовой и профильной стали.
Всасывающий патрубок — это сварная конструкция, которая состоит из конической и цилиндрической части. Его вваривают в переднюю стенку корпуса дымососа. При желании Заказчика возможно заключение договора на поставку всасывающего кармана с направляющим аппаратом. Устройство монтируют на входе воздуха в корпус, крепят его к патрубку. Всасывающий карман может изменять направление движение газа на 90, позволяет стабилизировать его и увеличить КПД тягодутьевого аппарата.
Давление и производительность дымососа Д-3,5 регулируется направляющим аппаратом, который управляется либо от электроисполнительного механизма типа МЭО, либо вручную
Требования к эксплуатации оборудования предполагают их использование при температуре окружающего воздуха от -30 до +40. Температура перемещаемой среды должна быть не более +200 °С.
Преимущества дымососа Д-3,5 производства «Барнаулэнергомаш»
Купить дымосос Д-3,5
Если вы хотите купить дымосос Д-3,5 по привлекательной цене от завода-изготовителя «Барнаулэнергомаш», можно:
1. Заполнить заявку на сайте, и мы свяжемся с вами.
2. Позвонить по номеру 8-800-550-57-70.
3. Написать на электронную почту.
Дымососы Д-3,5 обычно приобретают как вспомогательное оборудование к водогрейным автоматизированным котлам, водогрейным механизированным котлам и водогрейным ручным котлам мощностью 0,3 МВт и ниже.
При монтаже и сборке дымососа Д-3,5-1500 есть возможность установить нагнетательный патрубок с углом разворота от 0 до 270 через 15.
| Наименование | Значение |
|---|---|
| Срок изготовления | 10 |
| Диаметр рабочего колеса, м | 0.35 |
| Частота вращения рабочего колеса двигателя(синхронная), max, об/мин | 1500 |
| Типоразмер двигателя | АИР100S4 |
| Установленная мощность двигателя, кВт | 3 |
| Потребляемая мощность, кВт | 1.07 |
| Производительность на всасывании, м3/ч | 4300 |
| Полное давление, даПа | 57.7 |
| Температура перемещаемой среды на всасывании, С | 250 |
| КПД max, % | 63 |
| Предельная запыленность перемещаемой среды, г/м3 | 4 |
| Предельная температура перемещаемой среды на всасывании, С | 250 |
| Габариты с э/дв., LxBxH, мм | 705х585х690 |
| Масса с э/дв. (без э/дв.), кг | 87 (64) |
| Угол разворота корпуса при поставке (монтаже) | 180° (0°-270° через 45°) |
Запасные части для Дымососа Д-3,5-1500
- Корпус-улита дымососа Д-3,5-1500
- Рабочее колесо дымососа Д-3,5-1500
- Постамент дымососа Д-3,5-1500
- Всасывающий карман с лопастным направляющим аппаратом дымососа Д-3,5-1500
