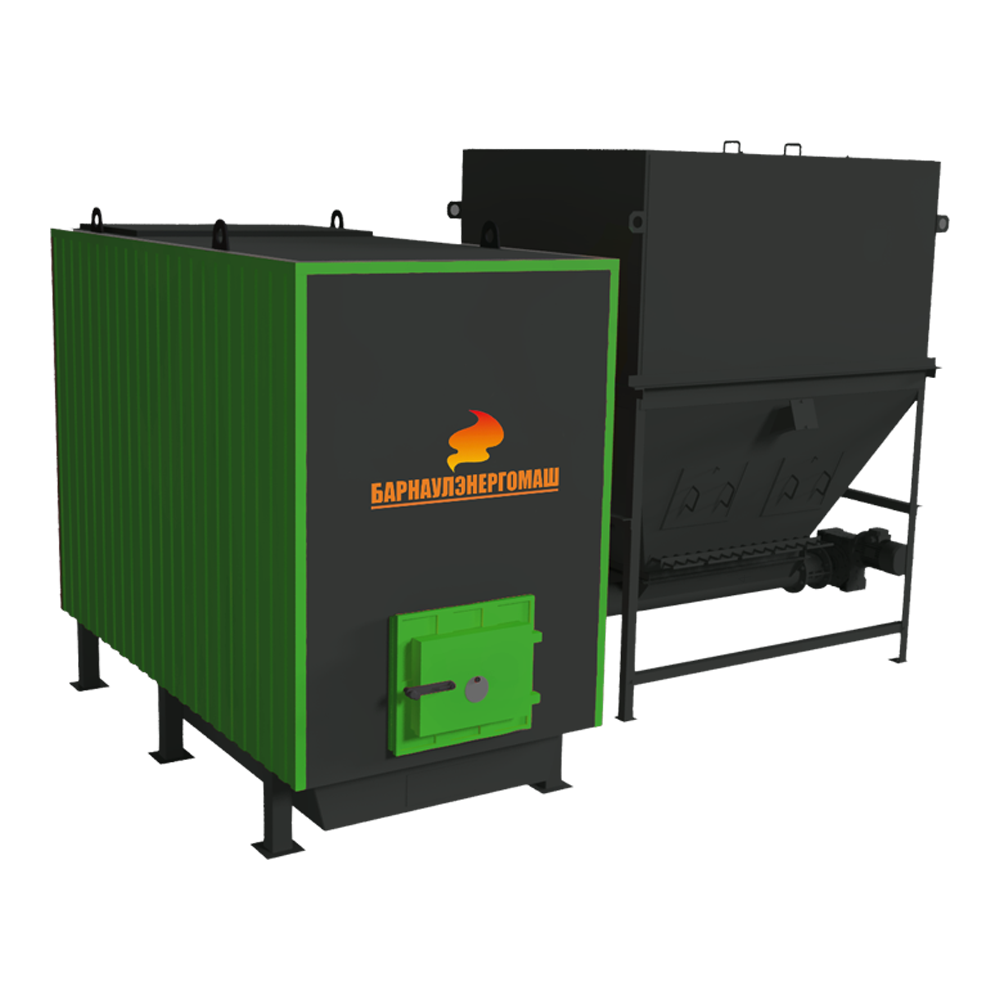

Котёл водогрейный твердотопливный автоматизированный на пеллетах КВ-ТА-0,15(РТ) ДВО
Котёл КВ-ТА-0,15(РТ) ДВО — это твердотопливный котёл с ретортной топкой, имеющий газоплотную конструкцию вертикального расположения и автоматическую систему подачи топлива и золоудаления. С помощью котла КВ-ТА-0,15 получают горячую воду, которую применяют для технологических целей, а также для отопления и горячего водоснабжения
Вода в котельном аппарате двигается принудительно с помощью насоса. Рабочее давление на входе составляет 0,588 МПа, температура нагрева достигает 95 °С (возможна работа при температуре до 105°С). На трубопроводе насоса размещают манометр, с помощью которого контролируют давление воды. Два предохранительных клапана, контролирующих работу котельной ячейки, устанавливают на выходном коллекторе.
Материал топлива, на котором работает котел КВ-ТА-0,15(РТ) ДВО — пеллеты.
Устройство и принцип работы водогрейного котла КВ-ТА-0,15(РТ) ДВО на пеллетах
Котел КВ-ТА-0,15 на лузге представляет собой сварную конструкцию, состоящую из топочной камеры и конвективной части. Сбоку к блоку котла крепится бункер для подачи топлива, питатель и подающий шнек ретортной топки.
Топочная камера сформирована боковыми, передним, задним и потолочными экранами. Экраны котла КВ-ТА-0,15 изготовлены из труб 57×3,5.
Конвективный блок располагается сверху над топочной камерой. Боковые панели конвективного пучка сделаны из труб 57×3,5 и являются коллекторами конвективной части. Конвективная поверхность представляет собой змеевиковые пакеты, которые сделаны из труб 32×3,2.
Образующиеся в топочной камере дымовые газы поднимаются вверх в одноходовой конвективный блок, проходят через него, нагревают воду в трубах и выводятся сначала в золоуловитель, который очищает их от золы, затем в воздухоподогреватель, и, наконец, с помощью дымососа в дымовую трубу.
Топка с ретортой
Блок топки включает в себя бункер для подачи топлива, к нему с помощью фланца крепится питатель с тремя шнеками, один из которых проталкивает и подает топливо на специальный лоток, второй – дробит топливо, а третий — удаляет золу и шлаки после сгорания.
Лоток топочного устройства — это металлическое изделие, изолированное внутри шамобетоном. Недавно компания «Барнаулэнергомаш» запустила в работу котлы с лотком, выполненным из мембранной решетки. Такая решетка состоит из труб и вваренной между ними охлаждаемой металлической полосы с прозорами. Прозоры делаются любой геометрической формы и размера и подстраиваются под используемый вид топлива.
Преимущество такого исполнения лотка в том, что охлаждение полосы препятствует пережогу лотка. Кроме того, в данном варианте расширена площадь активного горения и увеличен объем подаваемого воздуха, что способствует более эффективному горению.
Скорость вращения шнека регулирует количество топлива, которое попадает в котел. Управлять расходом топлива также можно путем определения интервалов между подачей топлива и временем его подачи в выгружной лоток, то есть определения временного цикла.
Вентилятор нагнетает воздух в воздушный короб под лотком, оттуда воздух попадает в зону горения. Топливо сгорает, образовавшаяся зола падает в систему шлакозолоудаления (ШЗУ), и убирается с помощью шнека. На место сгоревшего топлива шнеком подается новое. Конвективный блок в водогрейном котле КВ-ТА-0,1(РТ) ДВО также автоматически очищаются с помощью системы пневмоимпульсной очистки. Система генерирует воздушную ударную волну, которая сбивает частицы золы с конвективных поверхностей, зола падает в канал шлакоудаления и выводится шнеком из котла. Также система ШЗУ удаляет и скопления золы из золоуловителя.
Для выведения дымовых газов при обеспечении процесса горения в котле КВ-ТА-0,15(РТ) ДВО используют дымососы Д-3,5.
Преимущества автоматизированного водогрейного котла КВ-ТА-0,15(РТ) ДВО на пеллетах
1. Работа водогрейного котла КВ-ТА-0,15(РТ) ДВО регулируется автоматически. Основные плюсы автоматической системы:
2. Котел КВ-ТА-0,15(РТ) ДВО не нуждается в обмуровке, его поставляют в легкой изоляции.
3. Высокий уровень экологичности. Котел КВ-ТА-0,15(РТ) ДВО на лузге не оставляет углеродного следа, минимизированы вредные выбросы.
4. Котел сертифицируется и проходит обязательный контроль качества.
Цена водогрейного котла на пеллетах КВ-ТА-0,15(РТ) ДВО
Завод «Барнаулэнергомаш» изготавливает автоматизированные водогрейные котлы под запрос. Цену котла КВ-ТА-0,15(РТ) ДВО серии «Биобойлер» вы можете узнать у менеджера.
Чтобы купить водогрейный котел на лузге КВ-ТА-0,15 можно:
1. Заполнить заявку на сайте, и мы свяжемся с вами.
2. Позвонить по номеру 8-800-550-57-70.
3. Написать на электронную почту.
| Наименование | Значение |
|---|---|
| Вид сжигаемого топлива | Пеллеты |
| КПД | 82% |
| Температурный график | 95/70(105/80) С° |
| Отапливаемая площадь | 1 792 м² |
| Отапливаемый объем | 5 376 м³ |
| Производительность, МВт | 0,15 МВт |
| Расход воды, т/ч | 5,2 т/ч |
| Давление, МПа | 0,588 МПа |
