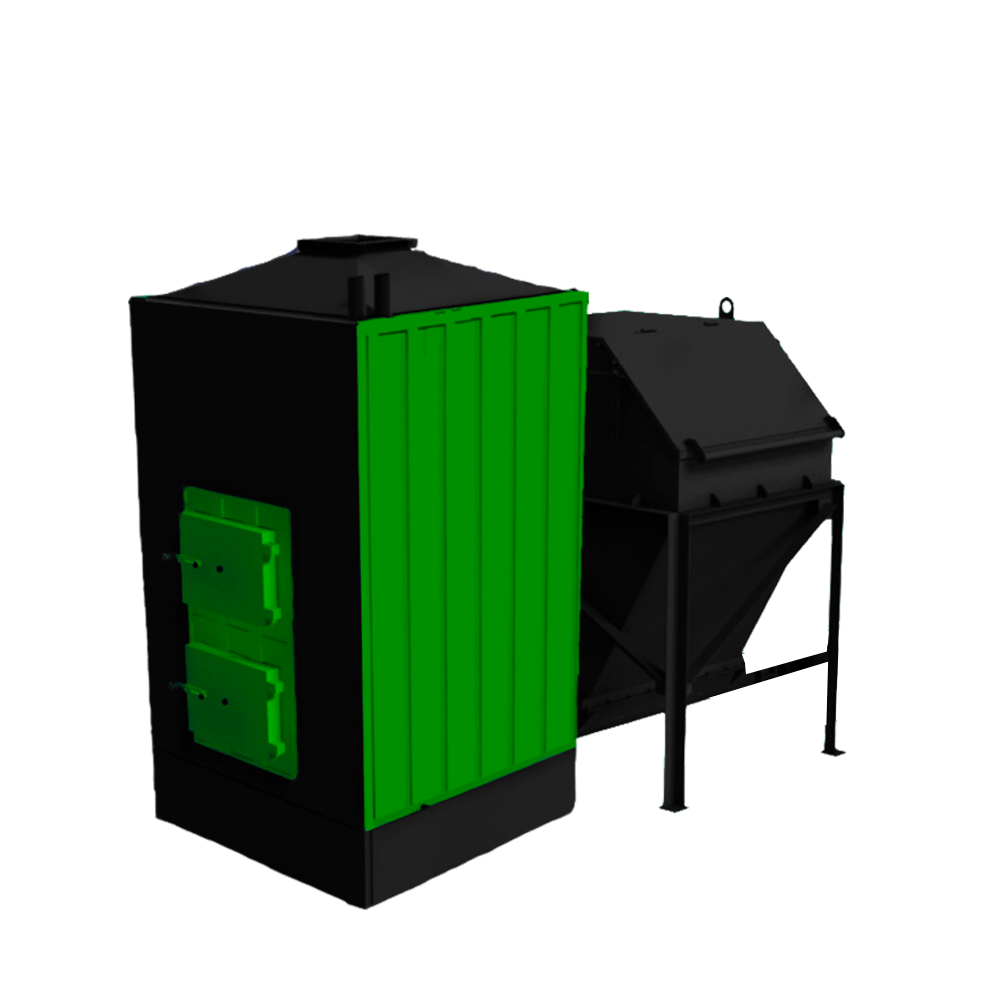

Ручные водогрейные котлы

 Ручные водогрейные котлы

Водогрейные котлы с ручной подачей топлива служат для получения горячей воды, температура которой равна 95°С, а давление достигает 0,588 (6,0) МПа (кгс/см²). Горячую воду применяют для технологических нужд на предприятиях, а также для отопления и горячего водоснабжения.

Котельная установка имеет принудительную циркуляцию воды и одно- или двухконтурную схему теплоснабжения. Давление контролируется манометром. Размещают манометр и термометр на обратном и подающем трубопроводах.

В зависимости от мощности котла размещают необходимое количество клапанов на выходном коллекторе. Водогрейные котлы КВр используют в качестве топлива древесные отходы, лузгу, ферментированную подстилку и пеллеты.

Характеристики ручных водогрейных котлов

Топливо в котлах КВр подается вручную кочегаром. Топочное устройство у котлов мощностью до 0,3 МВт состоит из решетки из чугунных колосников.

У котлов с большей мощностью топочное устройство состоит из мембранной решетки, которая включает трубы и полосу с прозорами, которая вварена между ними. Перед котлом обычно размещают вентилятор, подающий воздух в зону горения под решетку. Для наилучшего распределения воздуха под решеткой размещают воздушный короб с люком, который используют для удаления золы.

Водогрейные котлы с ручной подачей топлива мощностью до 0,3 МВт имеют вертикальную конструкцию — над топочной камерой сверху располагается конвективная часть. Дымовые газы в таких котлах поднимаются вверх, проходят по конвективной поверхности, отдавая ей тепло и вытягиваются дымососами в отверстие над котлом.

В таких котлах используют одноходовой конвективный блок, сделанный из змеевиков труб 32×3,2 мм, которые расположены в шахматном порядке. Топочная камера имеет задние, боковые и передние экраны из труб 57×3,5 мм. При этом коллекторы экранов изготавливают из труб 100,0×100,0 мм.

Ручные водогрейные котлы мощностью от 0,3 МВт и выше имеют горизонтальную конструкцию — конвективная часть находится за топочной камерой. Продукты горения в котлах такой мощности попадают в конвективный пучок через межтрубные зазоры наверху топочной камеры, сверху вниз огибают ее, передавая тепло трубам, а затем при помощи дымососа вытягиваются через отверстие над котлом. Стальная перегородка задает направление движения газов

Боковые, задние и передние экраны из труб Ø57×3,5 формируют топочную камеру водогрейных ручных котлов мощностью свыше 0,3 МВт. При этом коллекторы экранов изготовлены из труб 108x4,0 мм.

Конвективная часть котла КВр с мощностью выше 0,3 сделана двухходовой и состоит из змеевиков труб 32×3,2, которые расположены в шахматном порядке.

Расшифровка типоразмера ручного водогрейного котла на примере КВр-0,2 ДВО

КВр - 0,2 ДВО означает следующее:

КВр - котёл водогрейный ручной;

0,2 — мощность, МВт;

ДВО - древесноволокнистые отходы — вид топлива.

Удаление золы и подача топлива производится вручную. В процессе эксплуатации котла есть необходимость в определении оптимальной высоты топливного слоя, а также необходимо определять соотношение объема подаваемого топлива к расходу воздуха.

Точный расчет этих пропорций обеспечивает устойчивую работу котельного агрегата с минимальными потерями. Поэтому обслуживание водогрейного ручного котла должно быть доверено подготовленному профессионалу.

Дымовые газы из ручных водогрейных котлов мощностью до 0,3 МВт выводятся с помощью дымососов Д-3,5, для водогрейных котлов с мощностью от 0.4 и выше — дымососов ДН-6,3.

Достоинства ручного котла производства «Барнаулэнергомаш»

Купить водогрейный котел КВр

Завод «Барнаулэнергомаш» изготавливает котельное оборудование под индивидуальный заказ. Точную стоимость ручного водогрейного котла вы сможете узнать у нашего менеджера.

Чтобы купить водогрейный котел с ручной подачей топлива можно:
