Котлы серии КЕ

Серия котлов «Биобойлер»

Серия котлов «Биобойлер» разработана для такого топлива как сельскохозяйственные и кородревесные отходы. Котлы серии «Биобойлер», в том числе, пеллетные котлы и котлы на щепе позволяют утилизировать отходы максимально экологично и выгодно для предприятия.

Паровые котлы типа КЕ серии «Биобойлер» – это типовые котлы КЕ, в которых используется наша уникальная технология совместного слоевого и вихревого сжигания биотоплива, которая дает возможность:

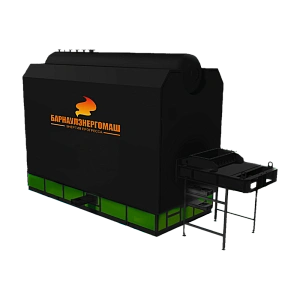

Паровой котел типа КЕ серии «Биобойлер»

Типовые паровые котлы КЕ — это следующее поколение паровых котлов после ДКВр. Они были созданы на заводе «Бийский котельщик» совместно с ЦКТИ им. И. И. Ползунова. И паровые котлы КЕ значительно превосходят своих предшественников по экономическим и экологическим показателям: имеют более высокий КПД, более эффективную, с точки зрения теплообмена, конструкцию конвективной части котла, не требуют тяжелой изоляции, более экологичны.

Котел типа КЕ — это современный котел с естественной циркуляцией, предназначенный для производства сухого насыщенного пара, который необходим для функционирования промышленных предприятий.

Паровые котлы КЕ серии «Биобойлер» работают на биотопливе. К нему мы относим кородревесные и сельскохозяйственные отходы — древесная щепа, опилки, горбыль, лузга, ферментированная подстилка, торф и пеллеты.

По согласованию с заказчиком котел типа КЕ может производиться и поставляться как в обшивке с тепловой изоляцией, так и без нее.

Устройство котла типа КЕ серии «Биобойлер»

Конструкция парового котла типа КЕ включает в себя:

— сам блок котла с конвективной частью и топочной камерой;

— топочное устройство ТНФГ.

На котле КЕ устанавливают вспомогательные элементы для работы котла, такие как арматура и гарнитура. Котельная ячейка комплектуется экономайзером, а также дымососами и вентиляторами – для отведения уходящих газов и подвода воздуха

Устройство котла КЕ, представляет собой трубную систему с верхним и нижним барабаном, топочную камеру которой образуют передняя и задняя стенки экранов, а также боковые (левый и правый) экраны из вертикальных труб.

Конструктивно паровые котлы КЕ похожи на ДКВр. Отличительная особенность КЕ состоит в более плотном шаге труб конвективного пучка. Трубы 51 x 2,5 мм расположены с шагом в 58 мм. Это делает теплообмен более эффективным и повышает КПД котла.

Дымовые газы выходят из топочной камеры, проходят конвективную часть котла и разворачиваются в горизонтальной плоскости. Чугунная перегородка, установленная в кипятильном пучке, регулирует направление движения газов.

Принцип работы котла типа КЕ

Принцип работы парового котла КЕ серии «Биобойлер» един со всеми паровыми котлами. Вода, проходящая по трубам конвективной части котла, нагревается дымовыми газами, поступающими из топочной камеры. В передней части конвективного пучка, приближенной к радиальной поверхности нагрева, образуется пароводяная смесь. За счет разности плотности воды и пароводяной смеси, последняя поднимается наверх — в верхний барабан, который наполовину заполнен водой. Здесь установлено устройство, отделяющее пар от воды. Образующийся пар выходит через специальный клапан в верхней части барабана.

Верхний барабан парового котла типа КЕ также питает вода, проходящая предварительно через экономайзер. По задним трубам конвективной поверхности нагрева, удаленным от топочной камеры, вода опускается в нижний барабан

Боковые экраны и последние боковые трубы кипятильного пучка котла типа КЕ серии «Биобойлер» объединяются нижними коллекторами. Питательная вода поступает в нижние коллекторы через перепускные трубы из нижнего барабана и через опускные трубы на фронте котла.

У парового котла типа КЕ есть три предохранительных клапана. Один из них – контрольный размещают на выходном коллекторе при его наличии.

Питательные трубы перед входом в экономайзер снабжают обратными клапанами и запорной арматурой. Регулирующий клапан питания, соединенный с автоматическим механизмом управления котла, устанавливают перед обратным клапаном.

Очистку дымовых газов осуществляют с помощью сухих батарейных циклонов.

Паровые котлы КЕ оборудованы специальными площадками и лестницами для удобства и простоты обслуживания.

Характеристика котлов типа КЕ серии Биобойлер

Рассмотрим подробнее характеристики и основные показатели котлов КЕ.

1. Производительность. В данном случае она начинается от 2,5 и заканчивается 25 т/ч.

2. Абсолютное давление. Котлы КЕ имеют давление 1,3 МПа, 2,3 МПа, 4,0 МПа.

3. Температура насыщенного пара. В зависимости от давления у котлов типа КЕ значение температуры равно 194C, 220 C и 250C.   Существуют версии с пароперегревателем, который позволяют получать перегретый пар с более высокими значениями температуры 440 С.

Котел КЕ можно перевести в водогрейный режим.

Особенности топки ТНФГ с вихревым дожиганием биотоплива

Паровые котлы типа КЕ, в том числе пеллетные котлы и котлы на щепе серии «Биобойлер» работают на топке наклонного форсированного горения ТНФГ с вихревым дожиганием топлива. Биотопливо горит в ТНФГ наиболее эффективно по нескольким причинам.

1. Сама технология «Биобойлер» предполагает, что в топочной камере происходит одновременно два процесса. Слоевым способом в оригинальном топочном устройстве ТНФГ сжигаются крупные элементы топлива. Вихревым способом в топочном пространстве дожигаются мелкие фракции, которые не удержались на решетке топочного устройства. Они сгорают в вихре, который создают сопла острого дутья. Благодаря таком способу, топливо выгорает практически полностью.

2. Наклонный колосник, имеющийся в конструкции топочного устройства ТНФГ, позволяет сместить на себя зону сушки и увеличить зону активного горения. Это дает возможность дополнительной сушки влажного биотоплива и повышает мощность топки.

3. Топливо в ТНФГ поступает с помощью питателя, работающего отдельно от шурующей планки. Такая конструкция способствует более точной регулировке расхода топлива, уменьшает его недожог. Изменения нагрузки котла проходят более плавно, процесс сжигания топлива становится более равномерным.

4. Паровые котлы типа КЕ серии «Биобойлер» с топками ТНФГ, как правило, оборудуются системами возврата и уноса (СВУ). Они возвращают в топку те частицы, которые были вынесены за пределы топочного объема.

5. Также котлы КЕ серии «Биобойлер» комплектуются воздухоподогревателями. Они обеспечивают котел теплым воздухом за счет тепла уходящих газов и повышают энергоэффективность котла.

Как расшифровывается аббревиатура типоразмера котла?

Согласно ГОСТу 3619-89, сначала идут показатели производительности, потом — давления, затем —температура, следующие символы — вид топки и тип топлива и, наконец, наличие или отсутствие обшивки.

Например, котел КЕ –10-14-225РО-О — котел серии КЕ с производительностью пара равной 10 т/ч (10) с абсолютным давлением равным 1,4 МПа (14). При этом t перегретого пара — 225 °С, котел имеет слоевую топку (Р), работает на отходах (О), а поставляется с обшивкой в изоляции(О).

Цена котлов типа КЕ серии Биобойлер

«Барнаулэнергомаш» изготавливает котельное оборудование под любой запрос. Цену котла типа КЕ серии Биобойлер вы можете уточнить у персонального менеджера. Окончательная стоимость может разниться в зависимости от комплектации, ваших запросов и потребностей.

Чтобы купить котлы КЕ, в том числе пеллетные котлы и котлы на щепе серии «Биобойлер» можно:

1. Позвонить по номеру 8-800-550-57-70.

2. Оставить заявку на сайте, и наш менеджер перезвонит.

3. Написать на электронную почту.
