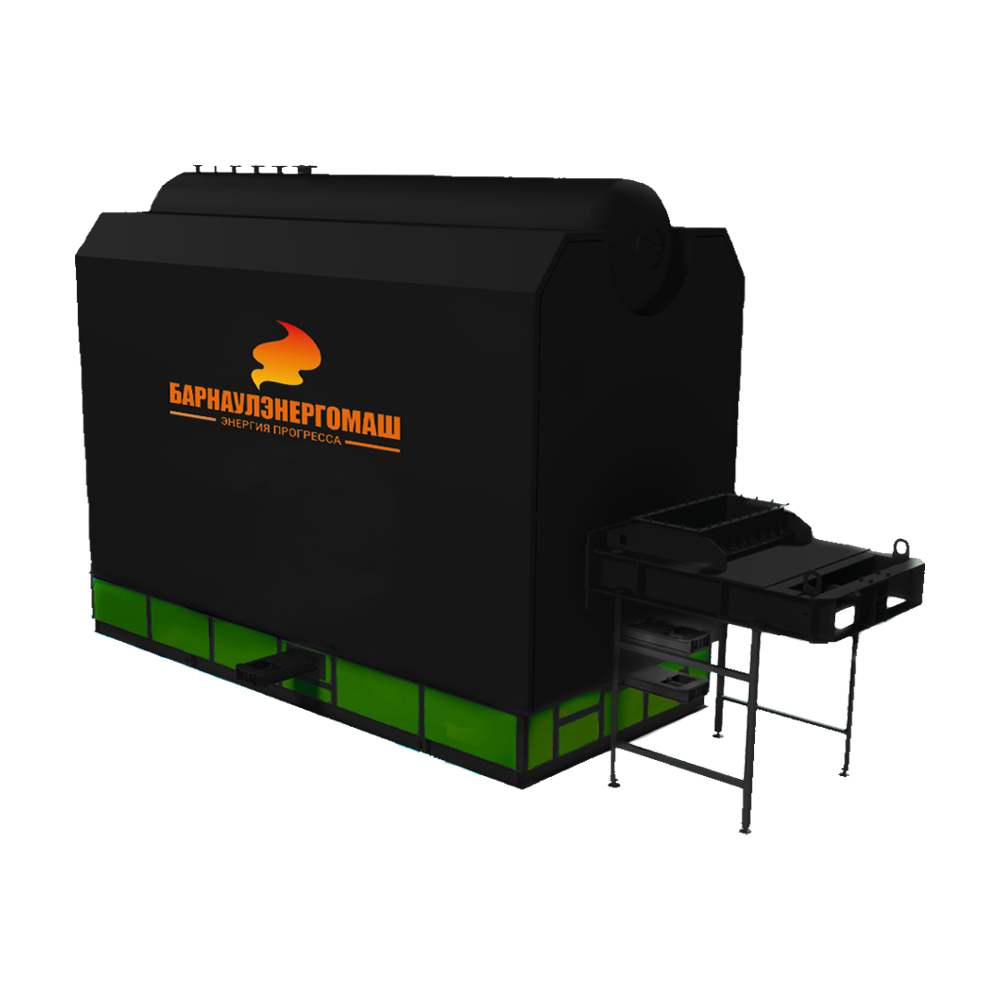

Паровой котел на пеллетах КЕ-2,5 ДВО
Котёл типа КЕ-2,5-14 — это котел с естественной циркуляцией. Он имеет двухбарабанную, вертикально-водотрубную конструкцию. Предназначение котельного аппарата — производство насыщенного пара, который нужен для технологических потребностей предприятий.
Топливо, на котором работает котел КЕ-2,5-1,4 серии «Биобойлер» — пеллеты.
Котел КЕ-2,5-14 имеет следующие характеристики: номинальная производительность пара — 2,5 т/час.; 14 (кгс/см2) – давление пара.
Устройство и принцип работы
Блок котла КЕ-2,5-14 включает два барабана, расположенных друг над другом (нижний и верхний). Они объединены конвективными трубами. Трубы 51 x 2,5 мм, расположенные с шагом в 58 мм, прикреплены вальцовкой в барабанах.
Топочная камера ограничена боковыми стенками экранов из труб. Роль фронтового и заднего экранов выполняет стена из шамотного кирпича.
Нижние концы труб боковых экранов по всей длине котла объединены нижними коллекторами. Нижние концы конвективных труб объединены нижним барабаном. Верхние концы труб боковых экранов по всей длине котла и верхние концы конвективных труб объединены верхним барабаном.
Принцип работы котла КЕ-2,5 основывается на разнице плотности воды и пароводяной смеси. Менее плотная пароводяная смесь поднимается по кипятильному пучку в верхний барабан, а более тяжелая и плотная вода вытесняется вниз по опускным трубам.
В котлах КЕ-2,5-1,4 используется одноступенчатое испарение. Из верхнего барабана ведется непрерывная продувка, из нижнего — периодическая.
Главный паровой вентиль установлен на верхнем барабане, также как и вентили, предназначенные для отбора проб пара и отбора пара на обдувку.
На днище барабанов сделаны лазы, которые используют для технического осмотра.
Кирпичная стенка котла КЕ-2,5-1,4 разделяет топочную камеру на 2 части. Это топка и камера догорания. Это решение помогает увеличить КПД котла, поскольку препятствует выносу частиц топлива вместе с шлаком и продуктами сгорания и снижает недожог.
В котлах КЕ-2,5-14 серии «Биобойлер» устанавливают топку наклонную форсированного горения (ТНФГ). Это механическая топка, обеспечивающая автоматическую подачу топлива. Ее отличительные особенности заключаются в наличии наклонного колосника, создающего дополнительную зону для сушки влажного биотоплива и независимой работы питателя, позволяющей регулировать расход топлива, мощность котла и его нагрузку.
Топочная камера снабжается также системой острого дутья, что совместно со слоевым сжиганием гарантируют высокий уровень эффективности выгорания топлива.
В паровом котле КЕ-2,5-14 от конвективного пучка камеру догорания отделяет шамотная перегородка. В конвективном пучке установлена чугунная перегородка, которая задает направление движения дымовых газов
Котел КЕ-2,5 приобретают, как правило, с дымососом ДН-9-1500, циклоном ЦБ-16, золоуловителем 1-1.
Поставка котла КЕ-2,5-14 производится единым транспортабельным блоком, с площадками и лестницами, с гарнитурой и арматурой в комплекте.
Цена котла КЕ-2,5-14 серии Биобойлер
«Барнаулэнергомаш» изготавливает котельное оборудование под любой запрос. Цену котла типа КЕ серии Биобойлер вы можете уточнить у менеджера. Окончательная стоимость может варьироваться в зависимости от комплектации, ваших запросов и потребностей.
Заказать котел КЕ-2,5-14 серии «Биобойлер» можно:
1. Позвонить по номеру 8-800-550-57-70
2. Оставить заявку на сайте, и наш менеджер перезвонит
3. Написать на электронную почту
| Наименование | Значение |
|---|---|
| Тип котла | Паровой |
| Вид расчетного топлива | Пеллеты |
| Паропроизводительность, т/ч | 2,5 |
| Рабочее (избыточное) давление теплоносителя на выходе, МПа (кгс/см2) | 1,3 (13,0) |
| Температура пара на выходе, °С | насыщ. 194 |
| Температура питательной воды, °С | 100 |
| Расчетный КПД (топливо №1), % | 77 |
| Габариты транспортабельного блока, LxBxH, мм | 4190х2590х3980 |
| Габариты компоновки, LxBxH, мм | 6890х3890х5055 |
| Масса котла без топки (транспортабельного блока котла), кг | 8961 |
| Масса котла без топки (в объеме заводской поставки), кг | 11670 |
| Вид поставки | В сборе |
| Расход расчетного топлива (топливо №1), кг/ч | 1125 |
