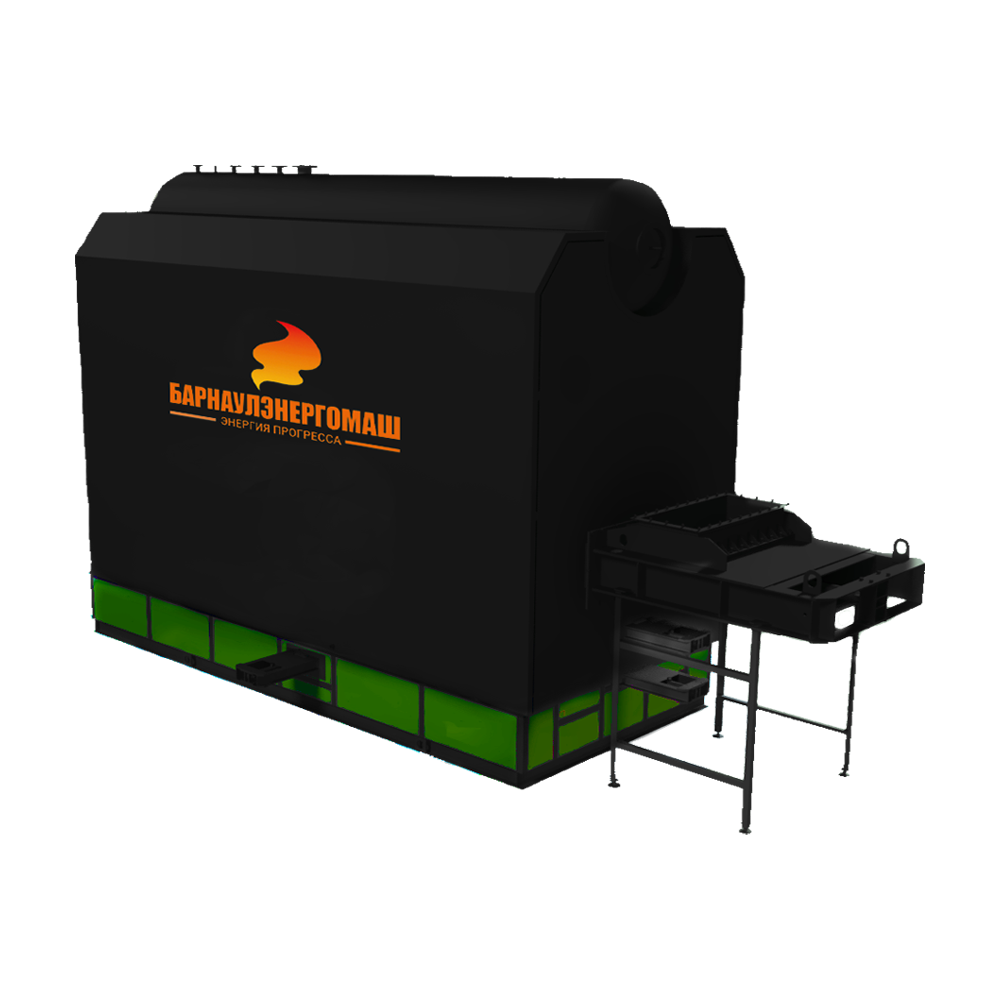

Паровой котел на щепе КЕ-10 ДВО
Котёл типа КЕ-10-14 — это котел с естественной циркуляцией. Он имеет двухбарабанную, вертикально-водотрубную конструкцию. Предназначение котельного аппарата — производство насыщенного пара, который нужен для технологических потребностей предприятий.
Топливо, на котором работает котел КЕ-10-14 серии «Биобойлер» — щепа.
Котел КЕ-10-14 имеет следующие характеристики: номинальная производительность пара — 2,5 т/час.; 14 (кгс/см2) – давление пара.
Устройство и принцип работы
Блок котла КЕ-10-14 включает два барабана, расположенных друг над другом (нижний и верхний). Они объединены конвективными трубами. Трубы 51 x 2,5 мм, расположенные с шагом в 58 мм, прикреплены вальцовкой в барабанах.
Топочная камера ограничена боковыми стенками экранов из труб. Роль фронтового и заднего экранов выполняет стена из шамотного кирпича.
Принцип работы котла КЕ-10 основывается на разнице плотности воды и пароводяной смеси. Менее плотная пароводяная смесь поднимается по кипятильному пучку в верхний барабан, а более тяжелая и плотная вода вытесняется вниз по опускным трубам.
В котлах КЕ-10-14 используется одноступенчатое испарение. Из верхнего барабана ведется непрерывная продувка, из нижнего — периодическая.
Главный паровой вентиль установлен на верхнем барабане, также как и вентили, предназначенные для отбора проб пара и отбора пара на обдувку.
На днище барабанов сделаны лазы, которые используют для технического осмотра.
Кирпичная стенка котла КЕ-10-14 разделяет топочную камеру на 2 части. Это топка и камера догорания. Это решение помогает увеличить КПД котла, поскольку препятствует выносу частиц топлива вместе с шлаком и продуктами сгорания и снижает недожог.
В котлах КЕ-10-14 серии «Биобойлер» устанавливают топку наклонную форсированного горения (ТНФГ). Это механическая топка, обеспечивающая автоматическую подачу топлива. Ее отличительные особенности заключаются в наличии наклонного колосника, создающего дополнительную зону для сушки влажного биотоплива и независимой работы питателя, позволяющей регулировать расход топлива, мощность котла и его нагрузку.
Топочная камера снабжается также системой острого дутья, что совместно со слоевым сжиганием гарантируют высокий уровень эффективности выгорания топлива.
В паровом котле КЕ-10-14 от конвективного пучка камеру догорания отделяет шамотная перегородка. В конвективном пучке установлена чугунная перегородка, которая задает направление движения дымовых газов
Котел КЕ-10 приобретают, как правило, с дымососом ДН-10-1500, циклоном ЦБ-49.
Поставка котла КЕ-10-14 производится единым транспортабельным блоком, с площадками и лестницами, с гарнитурой и арматурой в комплекте.
Цена котла КЕ-10-14 серии Биобойлер
«Барнаулэнергомаш» изготавливает котельное оборудование под любой запрос. Цену котла типа КЕ серии Биобойлер вы можете уточнить у менеджера. Окончательная стоимость может варьироваться в зависимости от комплектации, ваших запросов и потребностей.
Заказать котел КЕ-10-14 серии «Биобойлер» можно:
1. Позвонить по номеру 8-800-550-57-70
2. Оставить заявку на сайте, и наш менеджер перезвонит
3. Написать на электронную почту
| Наименование | Значение |
|---|---|
| Тип котла | Паровой |
| Вид расчетного топлива | Щепа |
| Паропроизводительность, т/ч | 10 |
| Рабочее (избыточное) давление теплоносителя на выходе, МПа (кгс/см2) | 1,3 (13,0) |
| Температура пара на выходе, °С | насыщ. 194 |
| Температура питательной воды, °С | 100 |
| Расчетный КПД (топливо №1), % | 82 |
| Габариты транспортабельного блока, LxBxH, мм | 6800х3220х3980 |
| Габариты компоновки, LxBxH, мм | 12590х5620х7490 |
| Масса котла без топки (транспортабельного блока котла), кг | 19590 |
| Масса котла без топки (в объеме заводской поставки), кг | 34600 |
| Вид поставки | В сборе |
| Расход расчетного топлива (топливо №1), кг/ч | 5474 |
