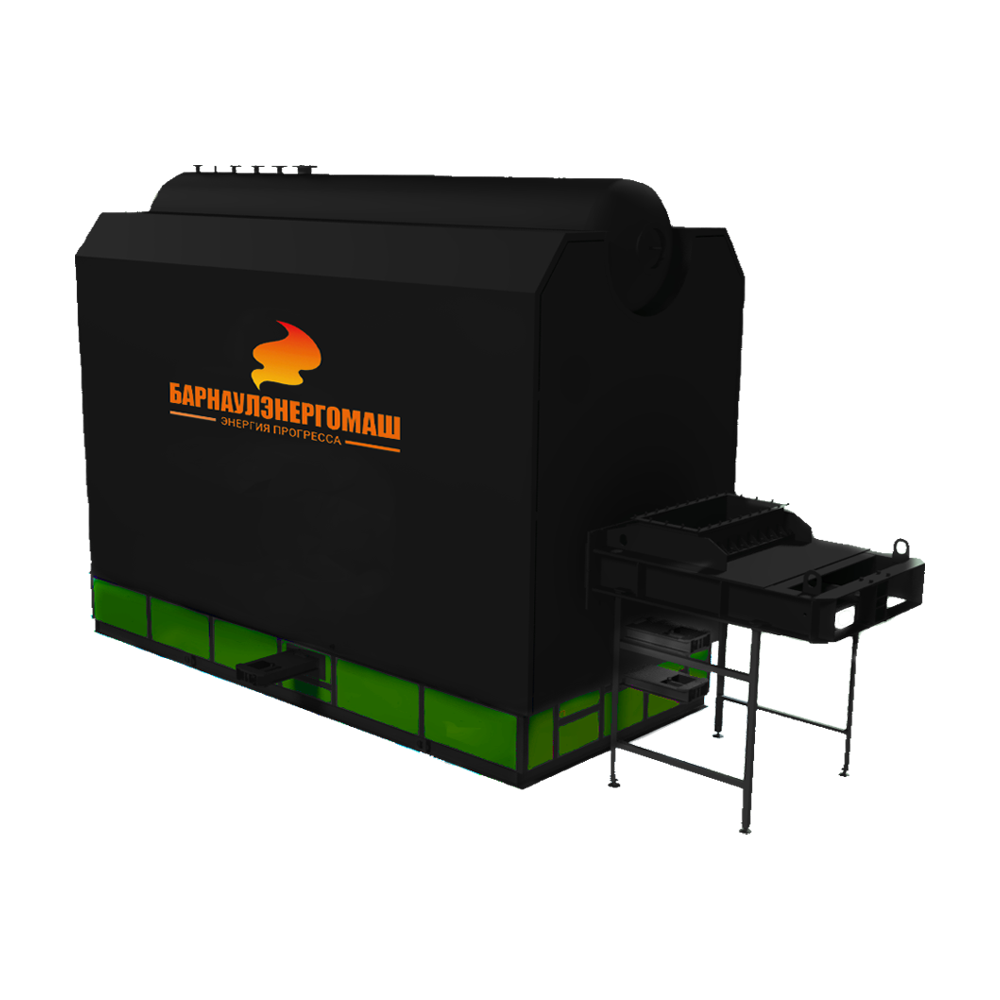

Паровой котел на пеллетах КЕ-4 ДВО
Котёл типа КЕ-4-14 — это котел с естественной циркуляцией. Он имеет двухбарабанную, вертикально-водотрубную конструкцию. Предназначение котельного аппарата — производство насыщенного пара, который нужен для технологических потребностей предприятий.
Топливо, на котором работает котел КЕ-4-14 серии «Биобойлер» — пеллеты.
Котел КЕ-4-14 имеет следующие характеристики: номинальная производительность пара — 2,5 т/час.; 14 (кгс/см2) – давление пара.
Устройство и принцип работы
Блок котла КЕ-4-14 включает два барабана, расположенных друг над другом (нижний и верхний). Они объединены конвективными трубами. Трубы 51 x 2,5 мм, расположенные с шагом в 58 мм, прикреплены вальцовкой в барабанах.
Топочная камера ограничена боковыми стенками экранов из труб. Роль фронтового и заднего экранов выполняет стена из шамотного кирпича.
Принцип работы котла КЕ-4 основывается на разнице плотности воды и пароводяной смеси. Менее плотная пароводяная смесь поднимается по кипятильному пучку в верхний барабан, а более тяжелая и плотная вода вытесняется вниз по опускным трубам.
В котлах КЕ-4-14 используется одноступенчатое испарение. Из верхнего барабана ведется непрерывная продувка, из нижнего — периодическая.
Главный паровой вентиль установлен на верхнем барабане, также как и вентили, предназначенные для отбора проб пара и отбора пара на обдувку.
На днище барабанов сделаны лазы, которые используют для технического осмотра.
Кирпичная стенка котла КЕ-4-14 разделяет топочную камеру на 2 части. Это топка и камера догорания. Это решение помогает увеличить КПД котла, поскольку препятствует выносу частиц топлива вместе с шлаком и продуктами сгорания и снижает недожог.
В котлах КЕ-4-14 серии «Биобойлер» устанавливают топку наклонную форсированного горения (ТНФГ). Это механическая топка, обеспечивающая автоматическую подачу топлива. Ее отличительные особенности заключаются в наличии наклонного колосника, создающего дополнительную зону для сушки влажного биотоплива и независимой работы питателя, позволяющей регулировать расход топлива, мощность котла и его нагрузку.
Топочная камера снабжается также системой острого дутья, что совместно со слоевым сжиганием гарантируют высокий уровень эффективности выгорания топлива.
В паровом котле КЕ-4-14 от конвективного пучка камеру догорания отделяет шамотная перегородка. В конвективном пучке установлена чугунная перегородка, которая задает направление движения дымовых газов
Котел КЕ-4 приобретают, как правило, с дымососом ДН-9-1500, циклоном ЦБ-25.
Поставка котла КЕ-4-14 производится единым транспортабельным блоком, с площадками и лестницами, с гарнитурой и арматурой в комплекте.
Цена котла КЕ-4-14 серии Биобойлер
«Барнаулэнергомаш» изготавливает котельное оборудование под любой запрос. Цену котла типа КЕ серии Биобойлер вы можете уточнить у менеджера. Окончательная стоимость может варьироваться в зависимости от комплектации, ваших запросов и потребностей.
Заказать котел КЕ-4-14 серии «Биобойлер» можно:
1. Позвонить по номеру 8-800-550-57-70
2. Оставить заявку на сайте, и наш менеджер перезвонит
3. Написать на электронную почту
| Наименование | Значение |
|---|---|
| Тип котла | Паровой |
| Вид расчетного топлива | Пеллеты |
| Паропроизводительность, т/ч | 4,0 |
| Рабочее (избыточное) давление теплоносителя на выходе, МПа (кгс/см2) | 1,3 (13,0) |
| Температура пара на выходе, °С | насыщ. 194 |
| Температура питательной воды, °С | 100 |
| Расчетный КПД (топливо №1), % | 78 |
| Габариты транспортабельного блока, LxBxH, мм | 4710х2590х3980 |
| Габариты компоновки, LxBxH, мм | 7445х3890х5055 |
| Масса котла без топки (транспортабельного блока котла), кг | 10444 |
| Масса котла без топки (в объеме заводской поставки), кг | 13250 |
| Вид поставки | В сборе |
| Расход расчетного топлива (топливо №1), кг/ч | 1800 |
Блок парового котла КЕ-4 ДВО
- Барабан верхний котла КЕ-4 ДВО
- Барабан нижний котла КЕ-4 ДВО
- Поверхности нагрева
- Трубная система котла КЕ-4 ДВО
- Экранные трубы КЕ-4 ДВО (боковые экраны)
- Конвективные (кипятильные) трубы / Конвективный пучок КЕ-4 ДВО
- Опускные и перепускные трубы КЕ-4 ДВО
- Нижние коллекторы КЕ-4 ДВО
- Система возврата уноса и острого дутья котла КЕ-4 ДВО
- Пароперегреватель котла КЕ-4 ДВО
Приборы безопасности для КЕ-4 ДВО
