Паровой котел на щепе ДКВР-2,5 ДВО
Устройство и принцип работы котла ДКВр-2,5-13

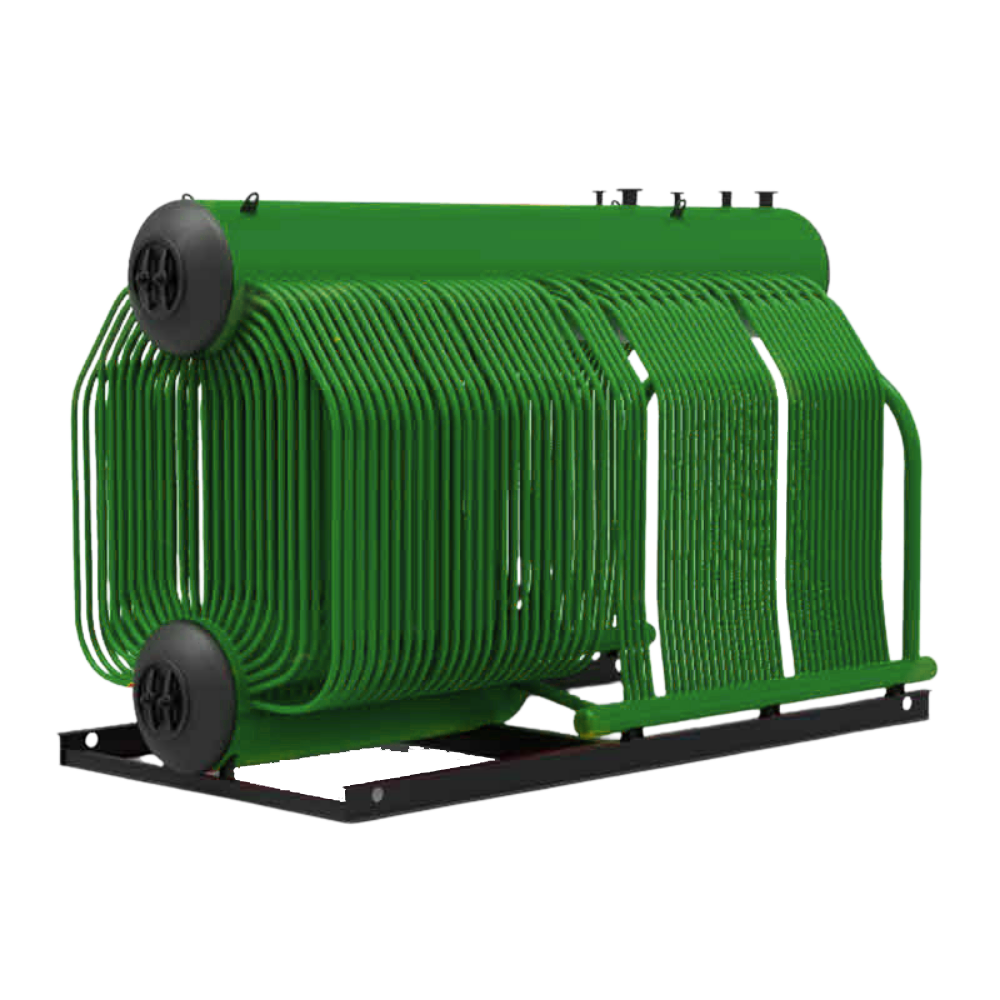

Котёл ДКВр-2,5-13 — котёл, имеющий вертикально водотрубную конструкцию. Основные элементы котлоагрегата — два барабана, нижний и верхний, объединенные конвективными трубами и топочная камера.
Друг над другом расположенные барабаны котла ДКВр-2,5-13 объединяются завальцованными в них конвективными трубами.
Нижние концы труб боковых экранов по всей длине котла объединены нижними коллекторами. Нижние концы конвективных труб объединены нижним барабаном. Верхние концы труб боковых экранов по всей длине котла и верхние концы конвективных труб объединены верхним барабаном.
Топочная камера поделена на две части стенкой из шамотного кирпича. Это камера догорания и сама камера. Такая конструкция дает возможность увеличить КПД котла и уменьшить недожог топлива, предотвращая попадание пламени в конвективный пучок и унос несгоревших частиц.
Перегородку из шамотного кирпича в котле ДКВр-2,5 устанавливают также между вторым и первым рядами труб конвективной части. Первый ряд конвективных труб, таким образом, одновременно становится для камеры догорания задним экраном.
Чугунную перегородку, отделяющую первый газоход от второго, устанавливают и внутри конвективного пучка. Ее собирают из отдельных плит на болтах, предварительно промазывая стыки специальной замазкой или прокладывая асбестовым шнуром. Перегородка снабжена специальным отверстием, предназначенным для трубы обдувочного прибора.
Вход дымовых газов в камеру догорания из топки, а также выход газов из котла выполнены асимметрично. На задней стенке котлоагрегата располагается окно, предназначенное для выхода газов.
Поток пароводяной смеси, которая выходит из передних труб конвективной части и боковых экранов, охлаждает стенки верхнего барабана. На верхней стенке верхнего барабана размещают главную паровую задвижку, а также предохранительные клапаны и, кроме того, вентили для отбора проб пара и отбора пара на обдувку.
Верхний барабан котла ДКВр-2,5 наполнен водой наполовину. В водном пространстве располагается питательная труба, в паровом пространстве — сепарационные устройства. Нижний барабан оборудован перфорированной трубой, используемой для продувки труб, а также штуцером для спуска воды. Верхний барабан оборудован двумя указателями уровня, которые используют для наблюдения за уровнем воды.
Пароотводящие и опускные трубы крепятся к барабанам и коллекторам.
Температура перегретого пара в котле ДКВр-2,5-13 не регулируется.
У котла ДКВр-2,5-13 на опилках площадки расположены в тех местах, которые необходимы для обслуживания гарнитуры и арматуры котла:
Боковые площадки оборудованы лестницами, а задняя — вертикальным трапом.
В топочной камере сделан лаз. Для осмотра конвективного пучка, периодического удаления золы в нижней части газохода слева расположены лазы.
Отличительная особенность котла ДКВр-2,5-13 состоит в том, что его можно перевести в водогрейный режим. В водогрейном режиме эффективность котла повышается. КПД котлов, которые использовались как водогрейные, в среднем увеличивается на 2,0-2,5%.
Котельные ячейки котлов ДКВр-2,5 комплектуются дымососом ДН-10-1000, циклоном ЦБ-16.
Поставка котла ДКВр-2,5-13 осуществляется как россыпью или блоками, так и полностью собранными в обшивке и облегчённой обмуровке.
В котле ДКВр-2,5-13 — одноступенчатая схема испарения.
Устройство сепарации котла ДКВр-2,5-13 представляет собой короб с дырчатым листом. Его используют для поддержания определенного уровня соли в котловой воде, равного 3000 мг/л (в том случае если нет особых требований к качеству пара).
При монтаже котла ДКВр-2,5 осуществляется тяжёлая обмуровка. Обмуровочные и изоляционные материалы не входят в комплект поставки
Топка ТНФГ и технология совместного сжигания биотоплива
В котлах ДКВр-2,5 серии «Биобойлер» используют топку наклонную форсированного горения (ТНФГ). Это механическая топка с автоматической подачей топлива. Конструктивная особенность состоит в наличии наклонного колосника, который обеспечивает зону для сушки влажного биотоплива. Кроме того, у ТНФГ работа питателя осуществляется независимо от шурующей планки, что дает возможность регулировать расход топлива, мощность котла и его нагрузку.
Топочная камера котла ДКВр-2,5-13 на опилках снабжается также системой острого дутья, что совместно со слоевым сжиганием гарантируют высокий уровень эффективности выгорания топлива
Топливо, на котором работает котел ДКВр-2,5-13 — щепа.
Преимущества котла на опилках ДКВр-2,5-13 серии «Биобойлер»
Цена котла ДКВР-2,5-13
Завод «Барнаулэнергомаш» занимается изготовлением котельного оборудования под запрос. Цену котла ДКВр-2,5-13 серии «Биобойлер» можно уточнить у нашего менеджера. Купить ДКВР-2,5-13 можно:1. Оставить заявку на сайте
2. Позвонить по номеру 8-800-550-57-70
3. Написать на электронную почту| Наименование | Значение |
|---|---|
| Тип котла | Паровой |
| Вид расчетного топлива | Щепа |
| Паропроизводительность, т/ч | 2,5 |
| Рабочее (избыточное) давление теплоносителя на выходе, МПа (кгс/см2) | 1,3 (13,0) |
| Температура пара на выходе, °С | насыщ. 194 |
| Температура питательной воды, °С | 100 |
| Расчетный КПД (топливо №1), % | 79 |
| Габариты транспортабельного блока, LxBxH, мм | 4180х2100х3983 |
| Габариты компоновки, LxBxH, мм | 7455х4618х5000 |
| Масса котла без топки (транспортабельного блока котла), кг | **4925 (4712) |
| Масса котла без топки (в объеме заводской поставки), кг | 8452 |
| Вид поставки | В сборе |
| Расход расчетного топлива (топливо №1), кг/ч | 905 |
