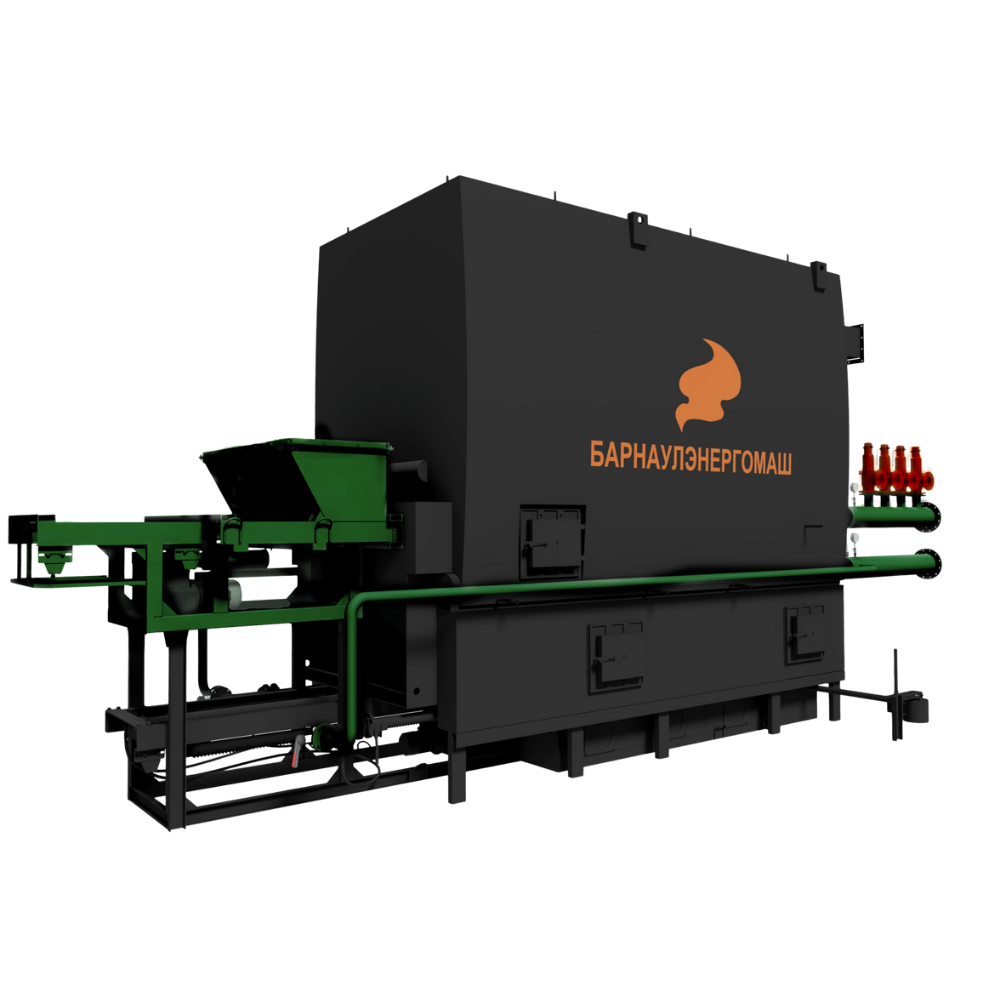

Механизированный водогрейный котел на пеллетах КВм-2,25 ДВО (ТНФГ)
.webp)
Давление
0,6 МПа
Вид топлива
Пеллеты
Производительность
2.25 МВт/1,93(гкал/ч)
Температура
95/70(105/80) С
Описание
Характеристики
Галерея
Доп. услуги
Устройство и принцип работы водогрейного котла на пеллетах КВм-2,25 ДВО
В водогрейном механизированном котле пеллетах применена принудительная циркуляция воды. Котельная установка рассчитана на диапазон нагрузки от 50 до 100% при условии неизменной циркуляции воды через котел.Оригинальная конструкция водогрейного механизированного котла КВм-2,25 на пеллетах включает:
Блок котла — это трубная система, включающая в себя топочную камеру, в которой протекает процесс горения топлива и радиационный теплообмен, а также конвективную часть, где осуществляется конвективный теплообмен.
Экраны топочной камеры состоят из труб диаметром 57 мм, толщина стенки которых 3,5 мм с вваренной между ними полосой из стали, коллекторы — из труб диаметром 108 мм, толщина стенки которых равна 4,0 мм. Боковые панели конвективной части из труб диаметром 57мм и толщиной стенки 3,5 мм являются коллекторами конвективного пучка, который представляет собой набор змеевиков. Змеевики конвективного пучка выполнены из труб диаметром 32 мм и толщиной стенки 3,2 мм.
Принцип работы водогрейного котла КВм-2,25 подразумевает, что холодная вода поступает через коллектор, прокачивается через топочную часть котла, поступает в конвективный пучок, где нагревается под воздействием уходящих газов и выводится за пределы котла для дальнейшего использования.
Трубная система водогрейного котла КВм-2,25 покрыта теплоизоляцией. Для очистки конвективного пучка предусмотрены боковые и верхний люки.
Сжигание топлива в водогрейном котле КВм-2,25 происходит по уникальной технологии, запатентованной «Барнаулэнергомаш». Топливо выжигают сразу двумя методами:
1. Слоевым – в топочном устройстве наклонного форсированного горения ТНФГ. Так сгорают крупные фракции.
2. Вихревым — в топочной камере в блоке котла. Так дожигаются мелкие частицы.
В топочной камере оборудуют систему острого дутья, которая создает аэродинамику, позволяющую дожигать мелкие частицы топлива.
Конструкция топочного устройства ТНФГ
Топливо в котле на пеллетах КВм-2,25 подают через независимый питатель сначала на наклонный колосник, затем на неподвижную решетку. По решетке его перемещает возвратно-поступательные движения шурующей планки, независимой от питателя. Снизу под решетку поступает воздух от вентилятора, необходимый для горения.Основное достоинство ТНФГ — наклонный колосник, который увеличивает зону сушки, что особенно актуально для влажных кородревесных отходов. Также его наличие расширяет зону активного горения, что положительно влияет на эффективность горения биотоплива в водогрейном котле КВм-2,25 на пеллетах.
Независимая работа шурующей планки и питателя минимизирует недожог топлива, благодаря более точной настройке расхода топлива.
Решетка топочного устройства ТНФГ выполнена в виде мембраны - в межтрубное пространство вварена охлаждаемая стальная полоса, в которой сделаны прозоры. Такое решение помогает избежать пережогов и продлить срок эксплуатации оборудования.
Вокруг стенки котла выкладывается стенка из шамотного кирпича, которая аккумулирует тепло в топочном устройстве.
ТНФГ способствует равномерному сжиганию топлива и делает более эффективным сжигание биотоплива с повышенной влажностью.
Преимущества водогрейного котла на пеллетах КВм-2,25
— регулирует температурный режим работы;
— поддерживает энергосберегающий режим котла;
— снижает влияние человеческого фактора;
— производит контроль работы котла дистанционно;
— оповещает о необходимости подачи топлива;
— быстро выводит котел на номинальную нагрузку.
— одновременному слоевому и вихревому сжиганию биологического топлива;
— системе острого дутья, организующей вихревое выжигание мелких фракций;
— конструкции топки ТНФГ с отдельным питателем и наклонным колосником;
— система возврата и уноса (СВУ), которая возвращает частицы, вынесенные из топки;
— воздухоподогревателю, подогревающего воздух за счет тепла уходящих газов и подающего теплый воздух в топку.
2,9 тонн массы котла приходятся на 1МВт мощности. Расположенные шахматным пучком трубы малого диаметра, а также высокая скорость движения воды повышают интенсивность теплообмена, в то время как металлоемкость и масса снижаются.
Купить водогрейный котел на пеллетах КВм-2,25
С водогрейным котлом КВм-2,25 на пеллетах обычно приобретают питательные насосы. Дымососы ДН, золоуловители, вентиляторы ВДН.«Барнаулэнергомаш» производит водогрейные котлы под запрос клиента. Цену водогрейного котла КВм-2,25 серии «Биобойлер» вы можете узнать у менеджера.
Чтобы купить водогрейный котел на щепе КВм-2,25 можно:
1. Позвонить по номеру 8-800-550-57-70.
2. Заполнить заявку на сайте, и мы свяжемся с вами.
3. Написать на электронную почту.
Хотите купить водогрейный котел на пеллетах КВм-2,25?
Обращайтесь к нам и мы предоставим актуальную информацию о ценах, условиях доставки и технических характеристиках.
| Наименование | Значение |
|---|---|
| Вид сжигаемого топлива | Пеллеты |
| КПД | 82% |
| Расход щепы при 20% влажности, 3453 ккал/кг | 683 кг |
| Расход воды | 77.4 т/ч |
| Температурный график | 95/70(105/80) С° |
| Отапливаемая площадь | 33 333 м² |
| Отапливаемый объем | 100 000 м³ |
- Проектирование объектов теплоэнергетики
- Разработка, конструирование и изготовление оборудования под индивидуальные требования заказчика
- Монтаж котельного оборудования
- Пуско-наладка котельных установок
- Обучение персонала котельной
- Разработка и выдача режимных карт
- Сервисное обслуживание
